東方特鋼環保超低排原料廠超細霧智能霧炮
16/05.2022
3681
常州東方特鋼環保超低排放工程原料廠超細霧智能霧炮系統, 控制功能包括控制器的運算功能、控制功能、通信功能、監控功能、診斷功能和報表功能等。本設備獨立系統，滿足鷹眼系統的控制要求，本系統具備遠程操控，獨立畫面，旋轉角度使用BEI編碼器控制，編碼器采用通訊式。
系統結構控制系統使用工業級標準的操作系統、通訊網絡和協議。該系統的網絡應全面支持系統的數據采集、控制及圖形用戶界面等系統功能。
組態和數據采集電氣控制系統在進行數據采集和控制時不需要執行任何程序。當系統在線運行時，能夠?qū)ο到y(tǒng)所有的部分進行組態而不影響其它通道的數據采集和控制，在任何PLC的節點不通過重新啟動來完成數據庫的更新。
1）HMI標準顯示畫面和用戶定義畫面上具有標準的工具條圖標和下拉式菜單。
2）系統支持周期性掃描和異常報告數據采集方式。
3）系統支持從1秒到900秒的9級掃描間隔。
4）系統及控制設備支持異常報告協議，以減少掃描負荷，同時提高系統響應性能。
供貨方案包括以下5個區域：
1）燒結落地礦大棚 智能超細霧炮 FCK-CX60 數量2臺

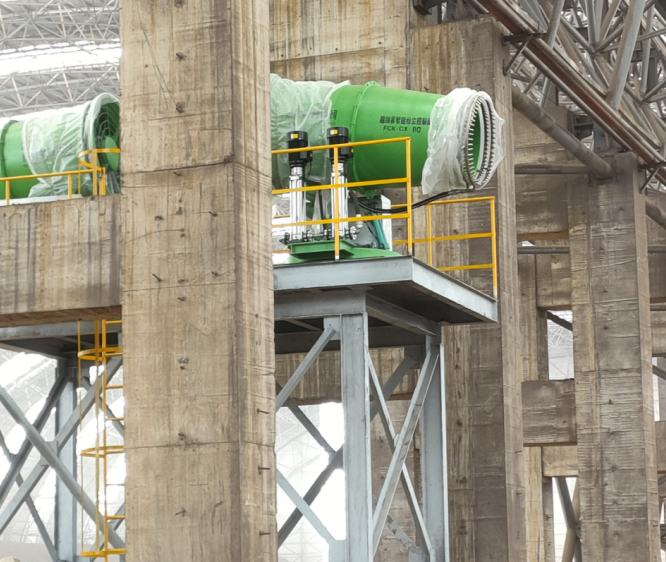

2）1/2號大棚 智能超細霧炮 FCK-CX80 數量12臺

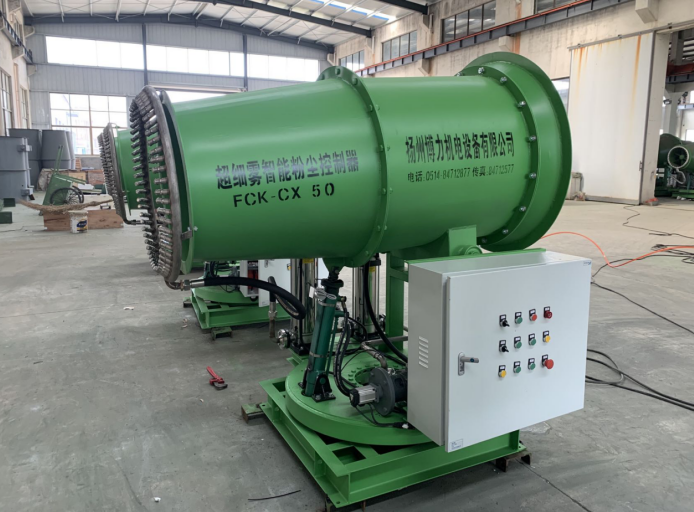

3）廢鋼大棚 智能超細霧炮 FCK-CX50 數量12臺
4）石子庫 智能超細霧炮 FCK-CX50 數量2臺
5）焦粉庫 智能超細霧炮 FCK-CX50B 數量2臺
智能超細霧炮設備技術說明
1) 遠程射霧器噴射的水霧顆粒直徑≤30μm，能對懸浮在空氣中的粉塵顆粒進行有效地吸附，使粉塵受重力作用沉降，從而達到抑塵作用。
2）遠程射霧器風機電機采用能效II級的節能型電機。
3）遠程射霧器零部件應滿足長時間惡劣環境連續運轉需求，設備配置不銹鋼多級離心式增壓泵組，水泵數量2臺。
4）超細霧霧炮要求俯仰機構為液壓驅動并有自鎖功能，以滿足風機在工作狀態下實現-10o～+50o范圍內上下移動要求。編碼器精準控制。
5）遠程射霧器回轉機構上部平臺處的旋轉機構和俯仰機構配置不銹鋼保護罩。采用伺服編碼器驅動。
6）每臺射霧器自帶霧炮運行PLC程序，配置水電介質流量計，流量計數據輸入射霧器PLC， PLC具有數據讀取接口，環保管控平臺可接取數據，能夠與鷹眼進行聯動控制。
7）超細霧炮運行噪音要求滿足《工業企業設計衛生標準》（按相關標準檢測），并符合國家環保標準。
